Kone voi saapua ajoissa ja silti jäädä valmistuspäivän ulkopuolelle, jos muuntaja, kompressori, jäähdytysjärjestelmä, perustus, nostosuunnitelma tai huoltovälit eivät ole valmiita. Apuohjelmasuunnittelu tulee aloittaa ennen ostotilausta, ei asennuksen alkaessa.
Julkaistut tekniset tiedot ovat lähtökohta, eivät laitoksen suunnittelu
Konesivut auttavat ostajia vertailemaan mittakaavaa, mutta lopullinen hyötykysyntä muuttuu valitun suulakepuristimen, suutinpään, kerrosten lukumäärän, hydraulipaketin, robotin, muotin, jäähdytyspiirin, vuototestin, trimmauksen, kuljettimen, hiomakoneen, materiaalinsyöttimen ja paikallisen sähkökokoonpanon mukaan.
Seuraavat esimerkit ovat peräisin Kinggle-tuotesivuilta. Ne osoittavat, miksi tehtaan tulisi mitoittaa apuohjelmat todellisen kokoonpanon mukaan yleisen "puhallusmuovauskoneen" sijaan.
| Julkaistu malliesimerkki | Keskimääräinen energiankulutus | Puhalla ilmaa | Jäähdytysvesi |
|---|---|---|---|
| KGH30D 30 L kaksiasemainen kone | 70-80 kW | 0,6 MPa; 1,8 m³/min | 0,2–0,3 MPa; 180 l/min |

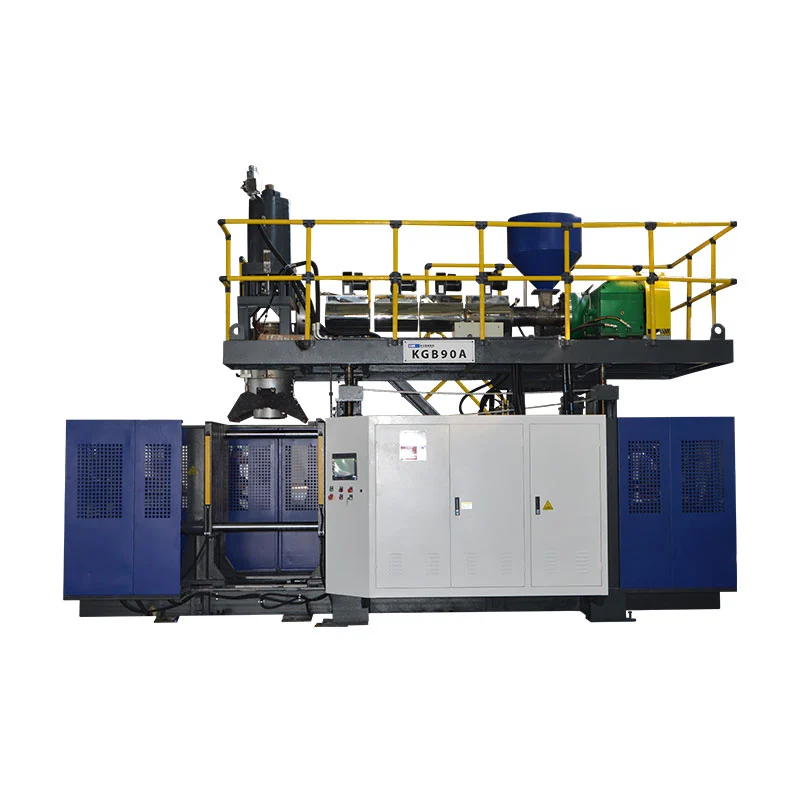

| KGB90AP 60 litran akkukone | 35-45 kW | 0,8 MPa; 1 m³/min | 0,3 MPa; 90 l/min |
| KGS1000L-IBC kone | 110-150 kW | 0,8 MPa; 2 m³/min | 0,3 MPa; 120 l/min |
Sähköteho: erillinen kytketty kuorma käyttötarpeesta
Asennettu kuorma sisältää suulakepuristimen moottorit, hydraulipumppujen moottorit, tynnyri- ja muotinlämmittimet, jäähdytyspuhaltimet, ohjaustehon, seinän paksuuden säädön, robotit ja asennetut apulaitteet. Kaikki kuormat eivät käy täydellä teholla samalla hetkellä, mutta laitoksen jakelujärjestelmän on silti tuettava käynnistys-, lämmitys- ja huippukäyttöolosuhteita.
Vahvista Kingglellä
- Syöttöjännite, vaihe ja taajuus
- Asennettu kokonaisteho ja pääkatkaisun luokitus
- Moottorin ja lämmittimen kuormitukset
- Suojamaadoitusjärjestely
- Kaapin jäähdytys ja ympäristörajat
- Jännitteen stabiiliutta koskevat vaatimukset
Vahvista tehtaalla
- Muuntajan varakapasiteetti
- Kaapelin reitti ja jännitehäviö
- Katkaisijan koordinointi ja paikallinen koodi
- Lukittava eristyspiste
- Generaattorin yhteensopivuus, jos mahdollista
- Tehoa jäähdyttimille, kompressoreille ja lisälaitteille
Suunnittele erillinen mittaus, jos haluat luotettavaa tuote-kustannustietoa. Koko linjan mittari antaa hyödyllisemmän tuloksen kuin tyyppikilpien perusteella arvioiminen, koska se sisältää kompressorin, jäähdyttimen, hiomakoneen, kuljettimen ja alavirran kuormat.
Paineilma: pelkkä paine ei määrittele kapasiteettia
Puhallusmuovaus tarvitsee painetta ja virtausta koneessa, kun muut laitoksen käyttäjät työskentelevät. Kompressori voi saavuttaa vaaditun paineen pienellä tarpeella, mutta silti antaa paineen romahtaa, kun useita koneita puhaltaa samanaikaisesti.
Kartoita koko reitti: kompressori, jälkijäähdytin, kuivaaja, vastaanotin, pääkokooja, pisarat, suodattimet, säätimet, letkun tai putken halkaisija ja koneen liitäntä. Sisällytä painehäviö ja samanaikainen kysyntä. Myös ilmanlaadulla on väliä; venttiileihin ja tuote-ilmapiireihin kulkeutuva vesi ja öljy voivat aiheuttaa huolto- ja tuoteongelmia.
Aseta painemittari koneen tuloaukon lähelle. Vian tai hälytyksen ilmetessä tiimi voi verrata koneen painetta kompressorihuoneen paineeseen sen sijaan, että olettaisi, että kompressorin asetuspiste saavutti laitteen.
Jäähdytysvesi: määritä lämpötila, virtaus, paine ja laatu
Ilmoitettu vesivirtaus ei kerro, pystyykö jäähdytysjärjestelmä poistamaan lämmön. Tekninen laskelma tarvitsee myös menolämpötilan, paluulämpötilan, ympäristön kunnon, veden laadun, muottipiirin, öljynjäähdyttimen, syöttökurkun jäähdytyksen ja apulaitteiden lämpökuorman.
Päätä, pitäisikö muottivesi, hydrauliöljyjäähdytys ja muut piirit erottaa toisistaan. Käytä jakoputkia ja instrumentteja, joiden avulla huolto voi eristää ja tarkistaa yksittäiset piirit. Tarjoa paikalliselle vesilähteelle sopivat siivilät, vedenkäsittely- ja puhdistusmahdollisuudet.
Epävakaa jäähdytys voi näyttää kone- tai reseptiongelmalta: syklin aika poikkeaa, osat vääntyvät ulostyönnön jälkeen, mitat muuttuvat, öljyn lämpötila nousee ja käyttäjät kompensoivat sen pidemmällä jäähdytyksellä. Kirjaa sisääntulo- ja paluulämpötila ja paine hyväksynnän aikana, jotta tehtaalla on perusviiva.
Tehdasasettelu: suunnittelu käyttöä, huoltoa ja materiaalivirtaa varten
Yleinen järjestelypiirustus tulee sijoittaa suuremman tuotantosolusuunnitelman sisään. Merkitse kone, muotinvaihtoreitti, sähkökaapin ovet, hydrauliset huoltopisteet, suulakepuristimen poistopolku, päänpääsy, kuljettajan paikka, vartiointi, tasot, portaat ja nostoalue.
Lisää sitten materiaali ja tuotevirta. Hartsi voi kulkea varastoinnin, kuljetuksen, kuivauksen tai sekoituksen läpi ennen kuin se saavuttaa suppiloon. Valmiit osat saattavat vaatia välähdystä, trimmaamista, vuototestausta, punnitusta, etiketöintiä, tarkastusta, pakkaamista ja romun palauttamista. Kingglensovelluskirjastoosoittaa, kuinka paljon osien koko ja käsittelytarpeet voivat vaihdella.
Pidä trukkien liikenne poissa ohjauskaapeista, letkuista ja käyttöpisteistä. Tarjoa esteetön reitti muoteille, tärkeimmille komponenteille ja hätäpääsylle. Tarkista oven leveys, katon tai nosturin kapasiteetti, telakan korkeus ja kuljetusreitti purkupaikasta perustalle ennen toimitusta.
Asennusta edeltävä tarkistuslista ostajalle ja toimittajalle
| Alue | Tiedot jäädytettäväksi | Todistus ennen lähetystä |
|---|---|---|
| Koneen kokoonpano | Malli, kerrokset, muottipää, muotti, robotti ja apulaitteet | Allekirjoitettu tekninen erittely |
| Sähkö | Jännite, taajuus, asennettu kuorma, pääsuojaus, liitäntäpiste | Sähköpiirustus ja kaapeliaikataulu |
| ilmaa | Paine, huippuvirtaus, laatu, putken koko ja liitäntä | Käyttöohje ja laitoksen kapasiteetin tarkistus |
| Vesi | Virtaus, paine, menolämpötila, laatu ja piirin jako | Jäähdytyskaavio ja jäähdytin/tornilaskenta |
| Siviilityö | Koneen paino, kuormituskohdat, ankkurit, kuoppa tai viemäröinti tarvittaessa | Perustuspiirustus ja rakennehyväksyntä |
| Avaruus | Jalanjälki, korkeus, huoltovälit, muotinvaihto ja nosto | Hyväksytty soluasettelu |
| Logistiikka | Laatikon mitat, purkutapa, oviaukko ja reitti | Kiinnityssuunnitelma |
| Hyväksyminen | Tuote, materiaali, muotti, testit, apuohjelmat ja teholaskenta | Sovittu FAT/SAT-protokolla |
Käytä Kinggleäkoneen valintaopasMääritä ensin osa ja tulos. Apuohjelmasuunnittelusta tulee tarkka vasta, kun laitekokoonpano on sovitettu kyseiseen työhön.
Usein kysytyt kysymykset
Onko keskimääräinen energiankulutus sama kuin kytketty teho?
Ei. Keskimääräinen energiankulutus kuvaa käyttöarviota, kun taas kytketty teho sisältää nimellissähkökuormitukset, jotka on otettava huomioon syöttöjärjestelmää suunniteltaessa.
Voinko mitoittaa kompressorin pelkällä ilmanpaineella?
Ei. Kompressorin ja jakelujärjestelmän on tarjottava vaadittu paine ja virtaus koneessa laitoksen samanaikaisen tarpeen mukaan.
Määrittääkö jäähdytysveden virtaus yksin jäähdyttimen koon?
Ei. Jäähdyttimen valinta riippuu myös meno- ja paluulämpötilasta, lämpökuormasta, ympäristöolosuhteista, veden laadusta, muottipiireistä ja lisälaitteista.
Kuinka paljon tilaa koneen ympärille pitäisi jättää?
Käytä projektin yleisjärjestelypiirustusta ja ota huomioon kaapin ovet, huoltopääsy, tasot, muotinvaihdot, komponenttien poisto, nosto ja turvallinen kuljettajan liikkuminen.
Milloin laitossuunnittelu kannattaa aloittaa?
Aloita ennen ostotilausta, jotta lopullinen konekokoonpano, tehdasinfrastruktuuri, toimitusreitti ja vastaanottosuunnitelma voidaan tarkastella yhdessä.
