Kolme pääasiallistapuhallusmuovauskoneiden tyypitovat ekstruusiopuhallusmuovaus (EBM), ruiskupuhallusmuovaus (IBM) ja ruiskupuhallusmuovaus (ISBM). EBM kattaa laajimman valikoiman – pienistä pulloista 2000 litran tankkeihin – ja jakautuu jatkuviin koneisiin pienten osien ja akkukoneisiin suuria osia varten. IBM valmistaa pieniä pulloja tarkalla kaulalla. ISBM valmistaa kirkkaita PET-pulloja. Tuotteesi päättää tyypin. Löydät sen alla olevasta taulukosta.
Jokainen ontto muovituote on peräisin yhdestä kolmesta koneperheestä. Valitse oikea, ja linjasi on heikko vuosia. Valitse väärä, eikä mikään asetus pelasta sinua.
Ostajat tavoittavat meidät usein viikkojen hämmentävän tutkimuksen jälkeen. Useimmissa artikkeleissa luetellaan kolme tyyppiä, kuvataan kutakin kahdella lauseella ja lopetetaan. Kukaan ei selitä alatyyppejä – ja suurille konteille alatyyppi on todellinen päätös.
Tämä ohje korjaa asian. Rakennamme ekstruusiopuhallusmuovauskoneita, joten tunnemme perheen sisältä. Kahden muun tyypin kohdalla kerromme, mitä he tekevät hyvin ja milloin etsiä muualta - myös pois meiltä.
Kolme päätyyppiä yhdellä silmäyksellä
| EBM | IBM | ISBM | |
|---|---|---|---|
| Miten se toimii | Puristaa putken (parison), puhaltaa sen muottiin | Ruiskuttaa esimuotin ja puhaltaa sen sitten | Ruiskuttaa PET-aihion, venyttää ja puhaltaa sitä |
| Kokoalue | Levein – pienistä pulloista 2000 litran tankkeihin | Pieni - tyypillisesti alle 1 litra | Pienistä keskikokoisiin - vesi- ja juomapullot |
| Allekirjoituksen vahvuus | Suuret osat, kahvat, monikerroksiset seinät | Tarkat kaulat, ei leikkausjätettä | Kirkkaat, vahvat, kevyet PET-pullot |
| Tyypillisiä materiaaleja | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | LEMMIKKI |
| Tyypillisiä tuotteita | Jerry-tölkit, tynnyrit, IBC-säiliöt, polttoainesäiliöt, lelut | Pilleripullot, kosmetiikkapurkit, tiputtimet | Vesi, sooda, mehu, ruokaöljypullot |
Ekstruusiopuhallusmuovaus (EBM)
Suulakepuristuspuhallusmuovauskone sulattaa muovin, työntää sen muotin läpi ontona putkena, jota kutsutaan parisoniksi, sitten sulkee muotin putken ympärille ja täyttää sen ilmalla. Muovi ottaa muotin muodon, jäähtyy ja irtoaa.
EBM kattaa enemmän tuotteita kuin kaksi muuta tyyppiä yhteensä. Se käsittelee kahvoja (jerrytölkkien sisäänrakennettuja), monikerroksisia seiniä ja kokoja, joihin mikään muu prosessi ei pääse. Siinä on myös halvin työkalu kolmesta vertailukelpoisille osille.
Perhe jakautuu kahteen haaraan, ja tämä jakautuminen merkitsee enemmän kuin useimmat ostajat ymmärtävät. Vertasimme niitä perusteellisestiakku vs jatkuva opas- tässä lyhyt versio.
Jatkuva ekstruusiokoneet
Jatkuvat koneet pursottavat aihiota taukoamatta, ja muotit kulkevat sisään saadakseen sen kiinni. Ne ovat erinomaisia pienissä, suurikokoisissa säiliöissä – pulloissa, päivittäisissä kemikaalipakkauksissa, noin 15 litran jerrytölkeissä.
Valikoimastamme löytyy kaksi rakennetta. Muotinsiirtokoneet käsittelevät 2–15 litraa puristusvoimalla 40–165 kN. Kaarevavarsiset koneet lisäävät nopeutta ja 1–6 kerrosta koekstruusiota 5–30 litran osille. Selaajatkuva konevalikoimakoko kokoonpanolle.
Akku (varastopää) koneet
Akkukoneet keräävät täyden sulatteen varastosylinteriin ja ampuvat sen sitten yhdellä nopealla laukauksella. Tämä nopeus muodostaa suuren parison ennen kuin painovoima venyy ja ohenee sitä. Suurilla osilla ei ole muuta reittiä.

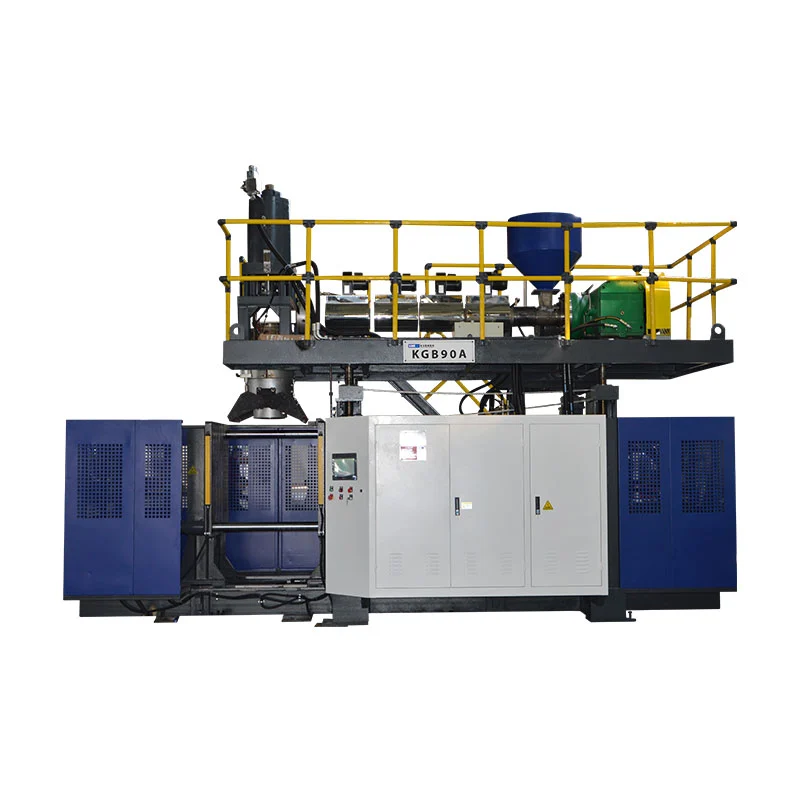

Reaaliluvut osoittavat asteikon. MeidänKGB80Avalmistaa 30 litran tynnyreitä 215 kN puristuksella ja 5 litran varaajalla. KolmisylinterinenKGS1000L-IBCvalmistaa 1000 litran IBC-säiliöitä 1000 kN:n kiristysvoimalla ja 100 mm:n kahdella ruuvilla. Theakun valikoimaylittää 2000 litran säiliöissä ja 1800 kN:ssa.
Ruiskupuhallusmuovaus (IBM)
Ruiskupuhallusmuovauskone toimii kahdessa vaiheessa yhdellä koneella. Ensin se ruiskuvalaa kiinteän esimuotin, jossa on viimeistelty kaula. Sitten se siirtää kuuman esimuotin puhallusasemaan ja täyttää rungon.
Palkkaus on tarkkuus. Kaula tulee ulos ruiskupuristettuna, joten kierteet ja tiivistyspinnat osuvat tarkkoihin mittoihin jokaisella laukauksella. IBM ei myöskään tuota nipistävää romua, koska mitään ei leikata.
Vaihtoehto on koko. IBM sopii pieniin, tyypillisesti alle litran astioihin – pilleripulloihin, kosmetiikkapurkkeihin, tiputuspulloihin. Kaikessa, jossa on kahva tai todellinen äänenvoimakkuus, EBM ottaa vallan. Kinggle keskittyy EBM:ään; Jos tuotteesi on 100 ml:n lääkepullo, IBM:n asiantuntija palvelee sinua paremmin, ja me sanomme niin.
Injection stretch puhallusmuovaus (ISBM)
Injektio joustava puhallusmuovauskone tekee kirkkaista PET-pulloista, joista juot. Se lämmittää PET-aihion, venyttää sitä pituussuunnassa sauvalla ja puhaltaa sitä ulospäin samanaikaisesti. Tämä kaksisuuntainen venytys kohdistaa polymeeriketjut.
Tasaisuus on taikuutta. Se antaa PET:lle lasimaisen kirkkauden, lujuuden ja kevyen painon – soodapullo kestää paineistetun hiilihapotuksen muutamassa kymmenessä grammassa.
ISBM toimii kahdessa kokoonpanossa. Yksivaiheiset koneet muovaavat ja puhaltavat aihion yhdessä koneessa, joka sopii pienempiin ajoihin ja mukautettuihin muotoihin. Kaksivaiheiset linjat ostavat tai muovaavat esimuotit erikseen ja puhaltavat ne suurella nopeudella – massajuomien valmistuksen standardi. PET-juomatyö asuu täällä, ei EBM:ssä.
Mikä konetyyppi valmistaa tuotteesi?
Lukijat saapuvat tuotteen, ei prosessin, mukana. Joten käännä pöytää. Etsi tuotteesi vasemmalta ja lue koneen tyyppi oikealta.
| Sinun tuotteesi | Koneen tyyppi | Miksi |
|---|---|---|
| PET-vesi/soodapullo | ISBM | Stretch antaa PET:lle selkeyttä ja voimaa |
| Pilleripullo, kosmetiikkapurkki | IBM | Tarkat kaulat, ei leikkausjätettä |
| Pesuaine/shampoopullo | EBM - jatkuva | Nopeat syklit, kahvat, värit, näkymän raidat |
| Jerry tölkki (1-15 L) | EBM - jatkuva | Sisäänrakennetut kahvat, suuri teho |
| Kemikaalirumpu (30–250 L) | EBM — akku | Raskas parison tarvitsee tallennetun laukauksen |
| IBC-säiliö (1000L) | EBM — akku, 3-sylinterinen | Ainoa reitti näin suureen seurakuntaan |
| Auton polttoainesäiliö | EBM — akku, monikerroksinen | Kuusikerroksinen seinä estää polttoainehöyryn |
| Vesisäiliö, kajakki, tiepuomi | EBM — akku | Katso meidänpuhallus vs rotaatiomuovausvertailu |
Vielä yksi haarukka on tämän kaiken edellä. Jos osasi voisi olla kiinteä eikä ontto, lue meidänpuhallusmuovaus vs ruiskuvaluopas ensin.
Ostonäkökohdat tyypin mukaan
Konetyyppi määrittää sijoituksesi muodon, ei vain prosessia. Ostopäälliköiden tulee punnita neljää tekijää ennen tarjouksen pyytämistä muilta puhallusmuovauskoneiden valmistajalta.
Hintarakenne.EBM:ssä hinta-asteikot säiliön koon, puristusvoiman, asemien lukumäärän ja kerrosten määrän mukaan. Pullokone ja IBC-linja eroavat toisistaan suuruusluokkaa. Kukaan rehellinen toimittaja ei tarjoa hintaa ennen kuin näkee osasi – hinta riippuu koneen mallista ja tuotantovaatimuksista.
Energiankulutus.Energiavaaka koneen koolla. Luettelomme listaa todelliset keskiarvot: 12–18 kW 2 litran koneella, 27–37 kW 30 litran KGB80A:lla, 110–150 kW IBC-linjalla. Pyydä jokaiselta toimittajalta sama luku ja vertaa sitten energiaa valmiin osan, ei tunnin mukaan.
Toimitusaika ja jälkimyynti.Suurten räätälöityjen koneiden rakentaminen kestää kauemmin kuin tavallisten pullokoneiden. Kysy, kuka asentaa koneen, kuka kouluttaa kuljettajasi ja kuinka nopeasti varaosat toimitetaan maahan. Kone ilman tukea on tulevaisuuden ongelma tyyppikilven kanssa.
Toimittajan syvyys.Kysy, kuinka monta insinööriä valmistaja työllistää ja mitä komponenttimerkkejä koneessa on. Kinggle rakentaa Mitsubishin logiikalla, MOOG-servo-ohjauksella sekä OMRON- ja Schneider-sähköillä ja listaa ne avoimesti. Toimittajalla, joka piilottaa komponenttiarkin, on syynsä.
Kolme ensimmäistä kertaa ostajan tekemää virhettä
Tyypin valinta hinnan perusteella tuotteen sijaan.Väärän tyypin halvemmalla koneella ei ole myytäviä osia. Lukitse ensin tyyppi. Neuvottele hinta toiseksi.
Ohitetaan EBM-alatyyppi."Suulakepuristuskone" ei ole eritelmä. Jatkuva kone ei voi muodostaa 60 litran tynnyriä, ja ylimitoitettu akku tuhlaa energiaa pulloihin. Meidänviisivaiheinen valintaopaskävelee mitoitusmatematiikkaa.
Vikakeskustelu ohitetaan.Jokainen tyyppi epäonnistuu omalla tavallaan, ja koneen spesifikaatiot määräävät kuinka usein. Alimitoitettu kiinnitys tuo salaman jokaiseen kuvaan. Lue vianetsintäoppaamme ennen allekirjoittamista ja kysy toimittajaltasi, kuinka kone estää jokaisen vian.
Usein kysytyt kysymykset
Mitkä ovat puhallusmuovauskoneiden päätyypit?
Puhallusmuovauskoneiden kolme päätyyppiä ovat ekstruusiopuhallusmuovaus (EBM), ruiskupuhallusmuovaus (IBM) ja ruiskupuhallusmuovaus (ISBM). EBM kattaa laajimman tuotevalikoiman ja jakautuu jatkuviin koneisiin pienille konteille ja akkukoneille suurille osille, kuten tynnyreille ja IBC-säiliöille. IBM valmistaa pieniä pulloja tarkalla kaulalla. ISBM valmistaa kirkkaita PET-pulloja.
Mitä eroa on suulakepuristuksen ja ruiskupuhallusmuovauksen välillä?
Ekstruusiopuhallusmuovaus muodostaa onton putken sulasta muovista ja puhaltaa sen sitten muotin sisään. Ruiskupuhallusmuovataan ensin kiinteä aihio, jossa on viimeistelty kaula, jonka jälkeen aihio puhalletaan lopulliseen muotoonsa. EBM käsittelee laajimman kokovalikoiman pulloista 2000 litran tankkeihin. IBM sopii pieniin pulloihin, jotka tarvitsevat tarkat kaulamitat, kuten lääkepakkaukset.
Mikä puhallusmuovauskonetyyppi on paras suurille säiliöille, kuten tynnyreille ja IBC-säiliöille?
Akkujen (varastopään) ekstruusiopuhallusmuovauskoneet valmistavat suuria säiliöitä. Akku varastoi täyden sulatteen ja polttaa sen sitten nopeasti pois – ennen kuin raskas aihio venyy ja ohenee oman painonsa alla. Kingglen akkuvalikoima kattaa 20 litran koneista kolmisylinterisiin järjestelmiin 1000 litran IBC-säiliöille ja 2000 litran konteille.
Millainen puhallusmuovauskone tekee PET-vesipulloja?
Injection stretch blow molding (ISBM) -koneet valmistavat kirkkaita PET-vesi- ja juomapulloja. Prosessi venyttää kuumennettua aihiota pituussuunnassa samalla puhaltaen, mikä kohdistaa polymeerin ja antaa PET:lle sen kirkkauden ja lujuuden. Kaksivaiheinen ISBM, jossa esimuotit muovataan erikseen ja puhalletaan myöhemmin, hallitsee suurvolyymien juomien tuotantoa.
Mitä puhallusmuovauskone maksaa?
Hinta riippuu koneen tyypistä ja spesifikaatiosta. Suulakepuristuspuhallusmuovauksessa hinta-asteikot astian koolla, puristusvoimalla, asemamäärällä, kerrosten määrällä ja koneen ympärillä olevalla automaatiolla. Pieni pullokone ja 1000 litran IBC-linja eroavat toisistaan suuruusluokkaa. Nopein reitti todelliseen numeroon on määrätty tarjous, joka perustuu osasi tilavuuteen, materiaaliin, seinämän paksuuteen ja tavoitetehoon.
Tiedätkö tuotteesi, etkä ole varma koneesta?
Jos olet arvioimassa puhallusmuovauskonetta tuotantolinjallesi, insinööritiimimme voi auttaa sinua vahvistamaan oikean tyypin ja kokoonpanon tuotteesi koon, materiaalin ja tuotantotavoitteiden perusteella. Lähetä osan tiedot, niin vastaamme määritellyllä suosituksella – mukaan lukien rehellinen viittaus, jos tuotteesi kuuluu koneeseen, jota emme valmista. Suulakepuristuspuhallusmuovauskoneiden rakentaminen vuodesta 2002, tiimissä 15 insinööriä.
Kysy, mikä kone sopii tuotteeseesi →Kolme tyyppiä, yksi sääntö: tuote valitsee koneen. PET-pullot menevät ISBM:lle. Tarkat pienet kaulat menevät IBM:lle. Kaikki muu - shampoopulloista 2000 litran tankkeihin - kuuluu ekstruusiopuhallusmuovaukseen, jaettunajatkuvajaakkukoneita. Etsi tuotteesi hakutaulukosta ja kokoa sitten konevalintaopas.
